抽屉式多层独立烘箱产品详情
抽屉式多层独立烘箱为分层抽屉式结构的多工位烘烤设备，每层抽屉腔体相互独立，可分开抽拉取放物料，各层拥有独立的加热、风道以及温控系统，能够同时设置不同烘烤温度与工艺时长，互不干扰。采用柔和热风循环设计，每层温场均匀稳定；内胆选用 304 不锈钢材质，抽屉独立密封，有效防止物料交叉污染，取料时无需打开整台箱门。搭载独立 PID 温控仪表，每层均可单独恒温或设置多段程序曲线，配备超温断电、故障声光报警、抽屉安全联锁等防护装置。抽屉层数、单腔容积、温度范围均可非标定制，可选配无尘净化、充氮防氧化配置。广泛适用于新材料试样、电子元件、化工样品、小批量多品种工件并行烘烤干燥、固化试验工序。
程运自动化备产品基本参数
| 设备名称: | 程运-抽屉式多层独立烘箱 | 设备型号: | CYZDH-4 (常规7型) |
| 内胆尺寸: | 1000*800*800 (高H*宽W*深L mm) | 外型尺寸: | 1750*1360*1000 (高H*宽W*深L mm) |
| 使用电压: | 380V/N+3+地/50HZ | 工作温度范围: | 室温-300℃ (任意可调) |
| 加热功率: | 12KW/6支加热管, 分1档控温 | 鼓风功率: | 7500W/380V*1台 (耐高温长轴电机带离心风轮) |
| 控温精度: | ±1℃ | 温度均匀性: | ±2℃ |
| 内胆材料: | 1.2优质冷钢板折弯焊接 | 外壳材料: | 1.2优质冷压钢板焊接 |
| 整体框架: | 8#槽钢及5#角钢 | 底部结构: | 整体8号槽钢井字型框架及工字钢轨道 |
| 内部配置: | 碳钢方管小车 | 保温层及厚度: | 保温层100mm, 填充耐高温硅酸铝纤维 |
| 进气: | 顶部循环风机进口, 作为冷风补偿 | 排气: | 顶部安装1个直径100mm手动排气装置 (可电动) |
| 升温速率: | 空载15_20℃/分钟 | 测试须知: | 断测试点离内壁至少100mm, 恒温后15分钟 |
| 门制作: | 内冷钢板, 外冷压钢板, 双开门 厚度100mm | 门密封: | 承重型铰链及集装箱式拉杆 门用耐高温硅胶条密封 |
| 外壳温度: | 环境温度+30℃ | 烘箱噪音: | 外不超过80分贝 |
主要电器配置
| 温控仪表: | 宇电液晶数显温控，带微电脑PID，自动恒温 | 超温保护: | 当箱内温度超过主控温设定值N度后自动切断加热 |
| 时间设定: | HS48S-99.99定时装置，可自动定时加热 | 声光报警: | APT/AD16型声光报警装置，设定时间结束报警提示 |
| 控制电压: | 220V/50HZ | 测温装置: | 一支不锈钢铠甲K型电阻温度传感器，精度1%FS |
| 保护系统: | 漏电保护，断路保护，接地保护，相序保护 | 保护系统: | 缺相保护，电机过载保护，加热管漏电保护 |
| 加热控制: | SSR固态输出，采用品牌电器 | 鼓风控制: | 接触器输出，采用品牌电器 |
| 电器元件: | 覆套式远红外加热装置，使用寿命7-8万小时 | 断路器启动: | 有效保护所有电器元件 |
| 开关: | 正泰直径22圆形开关 | 指示灯: | 正泰直径22圆形多色指示灯 |
| 控制箱: | 单独控制挂壁式电箱 | 顶部排风机 : | 此项选配 (可安装电动定时抽风装置) |
| 记录仪: | 选配 (可配无纸或优质记录仪带USB接口) | 人机控制系统: | 选配 (PLC人机一体控制系统) |
| 温控系统: | 微电脑控制带PID自整定，控温精准 | 加热系统: | 远红外加热，效率高，节能省点，更加环保 |
| 鼓风系统: | 风量大，设计更加合理，使温度更加均匀 | 保温系统: | 密度效果好，隔热性能好，节能省电 |
| 测温系统: | K型铂电阻传感装置，测温精准 | 保护系统: | 多重保护系统，使用更安全可靠 |
安装及使用条件
| 安装场地: | 地面平整，通风良好 | 设备使用环境: | 设备周围无强烈震动设备及强电磁场设备，以免影响 |
| 安装环境: | 设备周围无易燃易爆腐蚀性物质及粉尘 | 安装地面: | 地面承重不小于800KG/平方 |
| 维护空间: | 设备四周留有适当的使用及维护空间 | 环境温度: | 使用环境温度：室温-40℃ |
| 相对湿度: | ≤85% | 环境气压: | 86kpa~106kpa |
| 电源线: | ±Ac(380)V，50Hz 三相四线+保护地线 | 保护地线: | 保护地线接地电阻小于4欧 |
| 空气开关: | 要求用户为此设备安装相应容量的空气开关 | 严禁烘烤: | 严禁直接烘烤酒精等易燃易爆物品！特此声明！ |
程运—热风循环烘箱的主要技术参数：（敬请参考）特殊规格及特殊要求可根据要求定制：以上箱体尺寸均可随意定制。
规格与技术参数 工作室尺寸:可根据客户需求制作
型号 | CYZDH-9030(A) | CYZDH-9070(A) | CYZDH--9140(A) | CYZDH--9240(A) | CYZDH--9420A | CYZDH--9620A | CYZDH-9920A |
电源电压 | AC220V 50HZ | AC380V 50HZ |
控温范围 | RT+10～250℃/ RT+10～300℃ |
恒温波动度 | ±1.0℃ |
温度分辨率 | 0.1℃ |
工作环境
温度 | +5～40℃ |
输入功率 | 850W | 1550W | 2050W | 2450W | 3100W | 4000W | 6000W |
容积 | 30L | 80L | 136L | 220L | 420L | 620L | 1000L |
内胆尺寸
（mm）W*D*H | 340*320*320 | 450*400*450 | 550*450*550 | 600*500*750 | 640*585*1355 | 840*600*1355 | 1000*600*1600 |
外形尺寸
（mm）W*D*H | 620*530*490 | 740*618*630 | 840*670*730 | 880*720*930 | 780*750*1880 | 980*800*1880 | 1140*800*2150 |
载物托架
（标配） | 2块 | 3块 | 4块 | 4块 |
定时范围 | 1～9999分钟/小时 |
载具选择--可根据需求定制
加热方式及循环风方式
电器选配
| 温度控制仪 |
| 厦门宇电智能温控仪 |  | 日本富士液晶显示温控仪 |  |
| 日本岛电智能可编程温控仪 |  | 日本欧姆龙智能液晶温控仪 |  |
| 温度记录仪及时间继电器 |
| 多通道彩屏无纸记录仪 |  | 多通道有纸记录仪 |  |
| 欧姆龙时间继电器 |  | 正泰时间继电器 |  |
| 触摸屏PLC |
| 德国西门子触摸屏 |  | 普洛菲斯 Pro-face触摸屏 |  |
| 威纶通触摸屏 |  | 宇电触摸屏 |  |
| SSR SCR选配 |

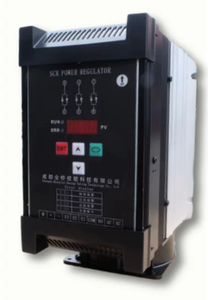

| SSR固态接触器 |  | SCR可控硅 |  |
注:可根据用户不同的工艺要求专业设计及制造。[公司主要以非标设计为主]
▲产品附件说明:
1.随机备品使用说明书，电器元件说明书，保修单，合格证各一份，
2.保修范围产品整机保修一年(除人为损坏)包含所有电器元件。
*本公司可按照客户要求定制各类非标型号，尺寸的烘箱，烤箱，干爆箱，烘干箱等电热设备。
*如您所烘烤物品带有挥发性气体或者摩蚀物体产生，请您和我们技术服务人员详细说明，必要时要加装防爆装置或者采用耐腐饨性材料制作。严禁烘烤易爆物品!
您还有疑问请和我们技术部门联系:18012738125 http://www.kssuzp.com请参考公司官方网站。
您如果需要更详细的参数资料和单个产品报价请联系销售部门:18012738125
