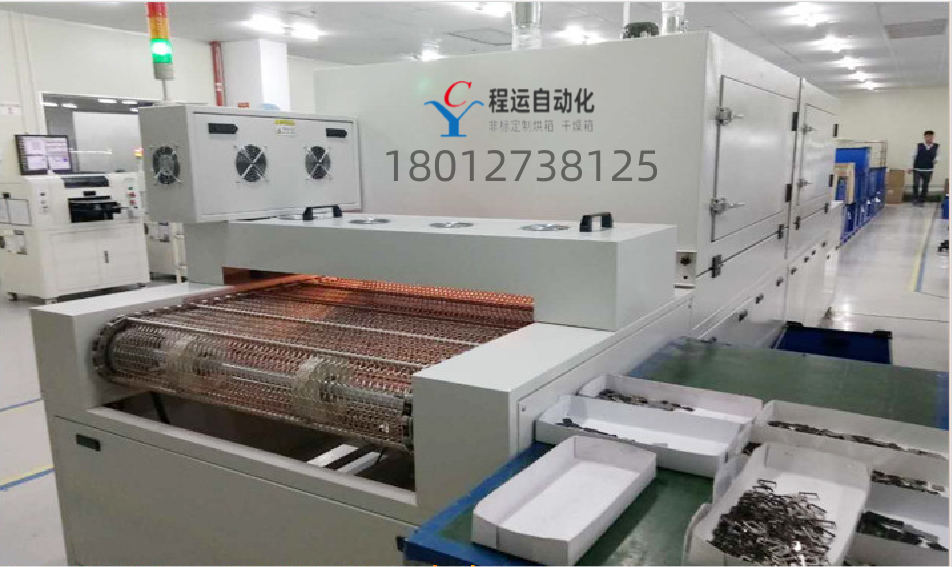

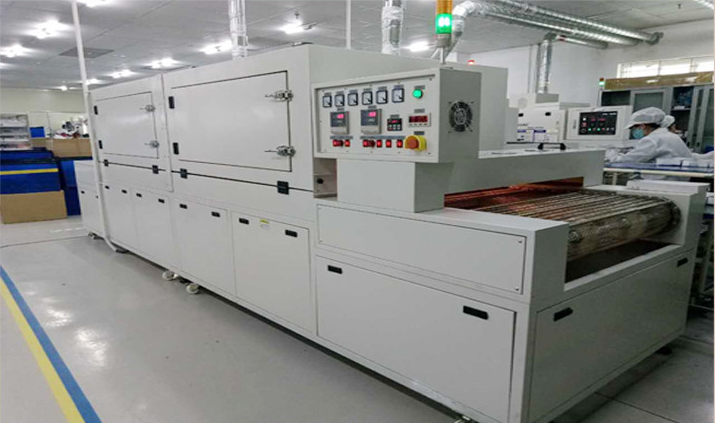

步进式隧道炉

步进式隧道炉是一种自动化烘干设备，设备通过PLC 编程来执行工作流程步骤，优点可满足产品的特性作相应的调节，大大节省各工位配备的人员操作，从而有效提高工作效率。

步进式隧道炉主要技术参数：

设备外观尺寸：4300*1050*2150（长*宽*高mm）（含顶部循环电机及控制柜）

工作室内部尺寸：1500*590*500（长*宽*高mm）（注：工作高度800可调）

工作室材料：优质拉丝不锈钢SUS304

外壁材料：优质A3钢板，表面烤漆处理

输送链：弯板输送链t=150,b=500,l=8400.速度4.4米/分节拍运行，减速电机为台湾城邦1HP减速电机

工作温度范围：室温RT~,200℃任意调节

控温精度：±1℃

温度均匀性：±5℃（无试样）

控温方式：SSR模块控温,PID调节

加热及鼓风功率：加热功率为10.2KW，安装在烘箱内顶部及两侧面，鼓风功率为2*370W,耐高温循环循环鼓风电机安装在箱体顶部

热风循环方式：通过远红外黑晶体发热管的辐射，在顶部风叶旋转的搅拌下，使得炉内温度均匀

加热装备：采用远红外黑晶体带反射罩发热管，加热元件功率12根*850W=10.2KW.加热原件连续使用寿命可达3万小时以上。有使用升温速度快、发热效率高的特点，完全独立系统，不影响控制线路

保温层：各部位按照炉外温升及节能考虑设计厚度100mm，填充物材料：100K级高密度硅酸铝纤维，耐高温850℃，导热系数为0.0048 ∧m/℃

设备配置：本隧道炉PLC模块采用西门子可编程控制，SMC气动升降门

箱表面温升：按JB5220-91行业保证，工作温度不超过200℃的干燥箱，表面温度不大于室温加25℃.

检测标准：可按JJF1101-2003【环境试验设备温度、温度校正规范】或国家行业标准JB/T5520-91《干燥箱技术条件》分别放置测温点进行检测。
